Промышленные секционные ворота из алюминиевых панелей ISD03
Производитель: DoorHan
Промышленные секционные ворота из алюминиевых панелей ISD03
Промышленные секционные ворота серии ISD03 устанавливаются в проемы больших размеров производственных зданий различного типа, складских помещений, цехов, терминалов. За счет конструктивных особенностей данная серия перекрывает проемы шириной до 10 и высотой до 9,5 м.
Секционные ворота серии ISD03 обладают повышенными прочностными свойствами, оснащены комплексной системой безопасности, устойчивы к коррозии и способны противостоять воздействию агрессивных сред. Ворота автоматизируются электроприводами для промышленных ворот.
Сферы применения:
Дизайн:
Базовая комплектация:
- Полотно из алюминиевых сэндвич-панелей толщиной 40 мм с силовыми элементами для надежной фиксации петель, боковых опор и усиливающего профиля.
- Повышенные прочностные характеристики панелям придает экструдированный алюминиевый профиль (устанавливается при ширине от 3500 мм), обеспечивающий наилучшие показатели по сопротивлению ветровым нагрузкам.
- Фурнитура щита (боковые опоры, верхние кронштейны, петли, метизы) ворот выполнена из нержавеющей стали.
- Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
- Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот. Обеспечивает открывание и закрывание полотна ворот без усилий.
- Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
- Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
- Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
- Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Технические характеристики:
Секционные ворота серии ISD03 обладают повышенными прочностными свойствами, оснащены комплексной системой безопасности, устойчивы к коррозии и способны противостоять воздействию агрессивных сред. Ворота автоматизируются электроприводами для промышленных ворот.
Сферы применения:
- производственные цеха и склады
- ангары и гаражи для спецтехники
Дизайн:

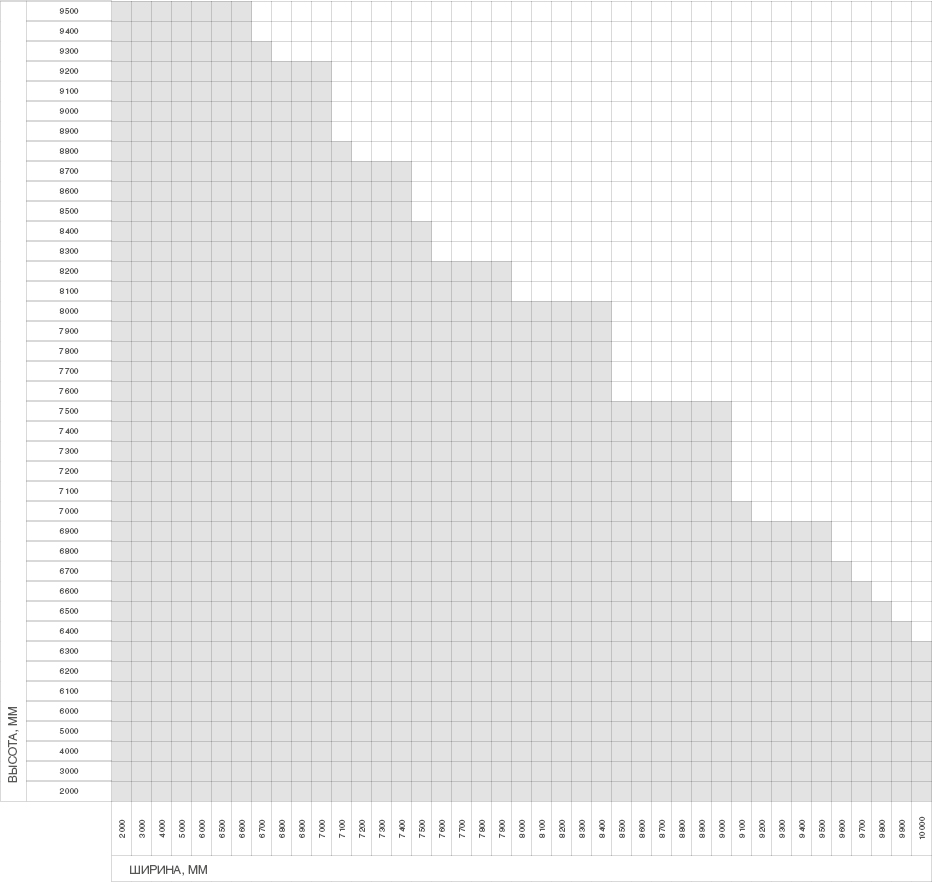

Таблица размеров:
Размеры проема:
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 2 000 до 9 500 (максимальная высота зависит от типа подъема) |
| Ширина проема, мм | от 2 000 до 10 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
Размеры проема:
Базовая комплектация:
- Полотно из алюминиевых сэндвич-панелей толщиной 40 мм с силовыми элементами для надежной фиксации петель, боковых опор и усиливающего профиля.
- Повышенные прочностные характеристики панелям придает экструдированный алюминиевый профиль (устанавливается при ширине от 3500 мм), обеспечивающий наилучшие показатели по сопротивлению ветровым нагрузкам.
- Фурнитура щита (боковые опоры, верхние кронштейны, петли, метизы) ворот выполнена из нержавеющей стали.
- Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
- Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот. Обеспечивает открывание и закрывание полотна ворот без усилий.
- Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
- Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
- Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
- Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Технические характеристики:
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) |
| Безотказность, количество циклов открывания-закрывания, не менее | безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) |
| Усилие ручного открывания и закрывания, Н, не более | 260 |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 |
| Вес полотна ворот, кг/м² | 12,5 |
