Как многоструйный эжектор Danfoss меняет эффективность CO₂-систем в жару

Для любого предприятия, где критичен контроль температуры — будь то распределенный холодильный склад, пищевое или фармацевтическое производство, — выбор хладагента всегда компромисс между экологичностью, надежностью и эксплуатационными затратами. Диоксид углерода как природный хладагент давно признан устойчивой альтернативой синтетическим веществам (гидрофторуглеродам и гидрофторолефинам). Однако у транскритических CO₂-систем долгое время было узкое место: высокая температура окружающей среды. В жару эффективность падала, а вместе с ней — таяла и обещанная экономия.

Инженеры Danfoss предложили решение, которое не просто «улучшает» старую схему, а меняет принцип использования энергии внутри системы. Речь о многоструйном эжекторе высокого давления в связке с параллельной компрессией.

Физика здесь красивая и простая. В традиционной бустерной системе при температуре выше +31°C CO₂ перестает конденсироваться в газоохладителе и остается в сверхкритическом состоянии. Огромный запас давления — до 1300 psi (почти 90 бар) — попросту сбрасывался через клапан, унося с собой бесполезно потраченные киловатты. Эжектор, работающий на эффекте Вентури, забирает часть потока из средне-температурных испарителей и возвращает его в ресивер под более высоким давлением — без какого-либо механического сжатия. Газ, подхваченный эжектором, далее уходит на промежуточные компрессоры, которые уже работают в щадящем режиме с меньшим перепадом давления.

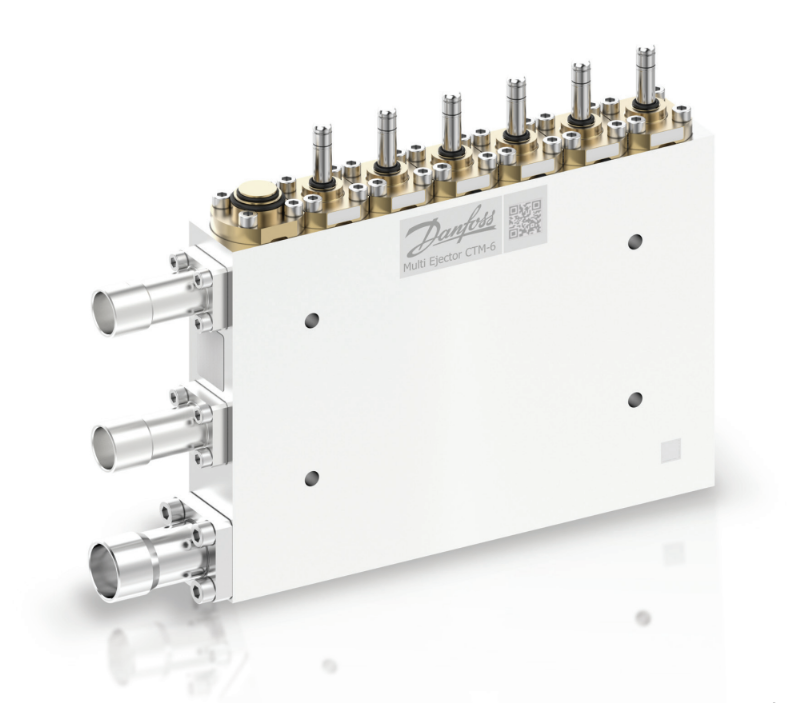

Чтобы проверить технологию в деле, датчане установили шестикартриджный эжектор Danfoss Multi Ejector HP (тип CTM 6) в новые бустерные системы Hussmann в двух американских супермаркетах — в умеренном и жарком климате. Управлял процессом контроллер Danfoss AK-PC 782A, который поочередно включал и отключал эжектор, фиксируя реальную разницу. Испытания проводились несколько месяцев при температурах на кровле от +10°C до +35°C.

Результаты оказались лучше прогнозов. При уличной температуре около +35°C дополнительная экономия энергии при включенном эжекторе составила 13,4% по сравнению с той же системой, где работала только параллельная компрессия. А общий выигрыш относительно классической бустерной CO₂-системы достиг 21%. Причем полезный эффект начинал проявляться уже при +10°C на газоохладителе — в холоде эжектор просто работает как обычный высоконапорный клапан, а в тепле раскрывается полностью.

Но важна не только экономия киловатт-часов. Количество циклов включения и выключения промежуточных и средне-температурных компрессоров сократилось на 43–47%. Это значит меньшие пусковые токи, меньше механического износа и более долгий срок службы оборудования. В условиях, где каждый аварийный останов обходится в миллионы, стабильность работы компрессорной станции становится прямым вкладом в рентабельность.

Практический вывод для сложных промышленных объектов следующий. Больше не нужно закладывать избыточную компрессорную мощность на случай аномальной жары или работать с хронически низким КПД в теплый сезон. Технология эжекции позволяет проектировать более компактные, надежные и энергоэффективные системы. А в условиях реальной эксплуатации это означает предсказуемый счёт за электроэнергию и меньше внеплановых сервисных вмешательств.

Мы внимательно отслеживаем такие инженерные прорывы, потому что именно из них складываются современные стандарты проектирования. Понимание физики процесса и возможностей оборудования позволяет нам предлагать заказчикам не типовые, а адаптированные решения — с учетом реального климата и режима работы предприятия. Если вы хотите оценить, какой потенциал экономии заложен в вашей холодильной системе, мы готовы к предметному разговору.

*По материалам полевых испытаний Danfoss Multi Ejector HP. Оригинальный документ: «Danfoss Multi Ejector High Pressure (HP): Unlocking 21% Savings over Traditional CO2 Booster Systems» (№ BE544965854530en-010102).*
