Обеспечение воздухообмена в чистых зонах фармпроизводства: нормативы, проектирование и валидация

Как и зачем регулируется воздухообмен в чистых помещениях фармацевтических предприятий
Воздухообмен в чистых помещениях фармацевтических предприятий представляет собой строго регламентированный инженерный процесс, направленный на обеспечение стерильности, предотвращение перекрёстной контаминации и поддержание контролируемого микроклимата в условиях, соответствующих требованиям надлежащей производственной практики GMP. В отличие от обычных производственных или административных помещений, где воздухообмен рассчитывается исходя из комфорта и энергоэффективности, в фармацевтике он является критическим параметром качества продукции, напрямую влияющим на безопасность пациента и соответствие международным стандартам.

Регулирование воздухообмена осуществляется на трёх взаимосвязанных уровнях: нормативном, проектном и эксплуатационном, и включает в себя не только установление числовых значений, но и комплексную систему контроля, валидации и поддержания стабильности параметров на протяжении всего жизненного цикла объекта.

Нормативная база: основа для проектирования и валидации систем воздухообмена в чистых помещениях
Обеспечение регламентированных параметров воздушной среды в чистых помещениях осуществляется на основании строгой и многоуровневой нормативной базы, которая устанавливает обязательные требования к проектированию, эксплуатации и контролю. Данные нормативные документы формируют единый системный подход, определяя допустимые уровни микробиологического и аэрозольного загрязнения, критерии эффективности фильтрации, кратность воздухообмена и аэродинамические режимы.

Ключевыми элементами данной нормативной базы являются следующие международные и национальные стандарты:

Международный стандарт ISO 14644-1:2017

Настоящий стандарт является основополагающим международным документом, устанавливающим классификацию чистых помещений по концентрации взвешенных в воздухе частиц. Классификация предусматривает девять классов чистоты: от ISO 1 (наивысший уровень) до ISO 9 (наименьший уровень).

Для каждого класса стандартом строго регламентированы предельно допустимые концентрации частиц размером от 0,1 до 5,0 мкм. Установленный класс чистоты является первичным критерием, определяющим требования к проектной кратности воздухообмена и необходимому классу эффективности фильтрующих систем.

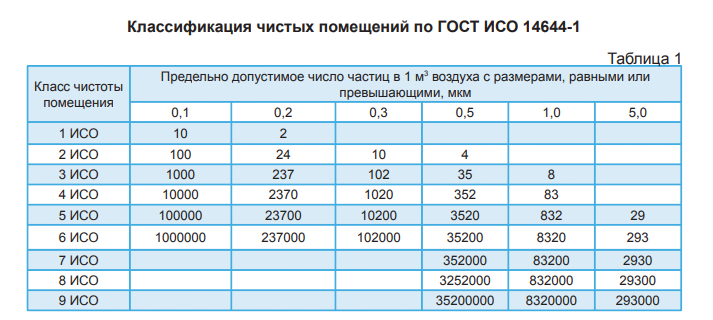

Таблица 1. Классификация чистых помещений осуществляется на основании предельно допустимой концентрации частиц заданного размера в единице объема воздуха в соответствии с требованиями международного стандарта ГОСТ ИСО 14644-1

Европейские правила надлежащей производственной практики (EU GMP), Приложение 1 (2022)
Являясь ключевым нормативным документом для производителей фармацевтической продукции на европейском рынке, Приложение 1 детализирует требования к контролю условий окружающей среды при производстве стерильных лекарственных средств.

В частности, документом установлены минимальные значения кратности воздухообмена для различных классифицированных зон:

• Зона класса A (критические операции, такие как асептический розлив и стерилизация): обеспечивается ламинарным потоком воздуха с кратностью 400–600 об/ч.
• Зона класса B (фоновая зона для зоны класса A): 60–90 об/ч.
•  Зона класса C: 20–40 об/ч.
• Зона класса D: 10–20 об/ч.

При этом в Приложении 1 акцентируется, что достижение заданной кратности воздухообмена не является самоцелью, а служит инструментом для гарантированного поддержания качества среды и должно быть подвергнуто оценке в рамках системы управления рисками.

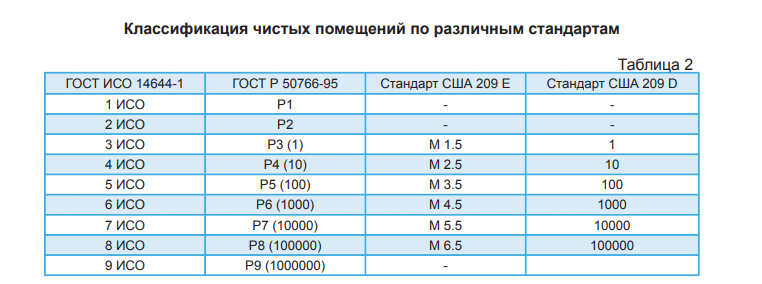

В таблице 2 представлено сравнение действующего международного стандарта с устаревшими аналогами России и США.

Нормативные требования и стандарты к проектированию систем вентиляции фармацевтических производств

Российские стандарты и документы
Проектирование и эксплуатация систем вентиляции на фармацевтических предприятиях в России осуществляются в строгом соответствии с национальной нормативной базой, направленной на обеспечение соответствия требованиям надлежащей производственной практики (GMP) и защиту качества лекарственных средств.

Основными регулирующими документами являются:

• ГОСТ Р 52249-2009  — устанавливает требования к производству и контролю качества лекарственных препаратов, являясь российским аналогом международных принципов GMP. Документ определяет критерии микроклимата производственных помещений, включая допустимые параметры температуры, относительной влажности и концентрации аэрозольных частиц в воздухе, а также требования к контролю источников загрязнения;

• СП 158.13330.2014 - «Здания и помещения медицинских организаций» — содержит технические нормы проектирования систем вентиляции, кондиционирования и очистки воздуха для помещений фармацевтического назначения. Включает расчетные значения кратности воздухообмена, классификацию систем фильтрации, требования к аэродинамическим режимам и герметичности воздуховодов;

• СанПиН 2.1.3.2630-10 — устанавливает санитарно-эпидемиологические требования к организациям, осуществляющим деятельность в сфере здравоохранения, включая фармацевтические производства. Документ регламентирует меры по предотвращению микробиологической и пылевой контаминации, а также требования к организации воздушного обмена для минимизации рисков, связанных с распространением инфекционных агентов и аллергенов.

Соблюдение перечисленных нормативных актов является обязательным условием для получения и поддержания лицензии на производство лекарственных средств, а также для успешного прохождения инспекций Росздравнадзора и других контролирующих органов.

Международные стандарты
Российские фармацевтические предприятия, осуществляющие экспорт продукции, соблюдают международные стандарты:

-PIC/S GMP Guide — Международное руководство по надлежащей производственной практике;
-EU GMP Guidelines — Европейские рекомендации по GMP;
-FDA Guidelines — Рекомендации Управления по контролю качества пищевых продуктов и лекарственных препаратов США.

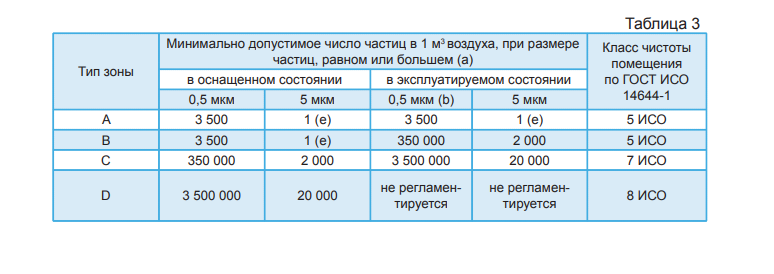

В таблице 3 приведена классификация чистых помещений по ГОСТ Р 52249-2009, соответствующая требованиям EU GMP.

Руководство FDA для промышленности «Стерильные лекарственные препараты, производимые в асептических условиях» (США)
Данный документ  представляет собой свод требований Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США. В нем особое внимание уделяется необходимости экспериментального подтверждения (валидации) эффективности работы систем вентиляции.

Валидация должна включать в себя испытания, подтверждающие соответствие скорости и однородности воздушного потока проектным значениям, а также способности системы обеспечивать требуемое время восстановления чистоты после имитации технологического загрязнения.

Таким образом, проектирование и валидация систем воздухообмена в чистых помещениях основываются на комплексном применении взаимодополняющих международных и национальных нормативных документов, которые обеспечивают необходимый уровень контроля качества и безопасности производимой продукции.

Проектирование систем: инженерная основа контроля
Проектирование систем вентиляции  для чистых помещений — это комплексная задача, требующая междисциплинарного подхода. Она представляет собой строго регламентированную деятельность, направленную на создание и поддержание контролируемой среды, что является критически важным для фармацевтического производства, микроэлектроники и других наукоемких отраслей.

Система зонирования и её инженерное обеспечение
Классификация производственных зон по классам чистоты, регламентированная стандартами серии ISO 14644  и надлежащими производственными практиками (GxP), является фундаментальным принципом. Каждому классу (например, ISO 5/A, ISO 7/C, ISO 8/D) соответствуют жёстко установленные нормативы по допустимой концентрации частиц в воздухе. Инженерное проектирование заключается в создании технических решений, гарантирующих соблюдение этих нормативов.

• Для зоны ISO 5 (Class A), как правило, применяются установки ламинарного потока, обеспечивающие однонаправленное движение воздуха с постоянной скоростью (обычно 0,45 ±0,10 м/с), что необходимо для операций прямого контакта со стерильным продуктом;
• Для зон ISO 7 (Class C) и ISO 8 (Class D) используются системы вентиляции с турбулентным потоком, но с многоступенчатой фильтрацией. Ключевым является обеспечение требуемой кратности воздухообмена для эффективного разбавления и удаления загрязнений, генерируемых технологическим процессом и персоналом;

Управление воздушными потоками и каскадом давлений
Принцип движения воздушных масс от зон с более высоким классом чистоты к зонам с более низким является основополагающим для предотвращения перекрёстного загрязнения. Его техническая реализация обеспечивается системой каскада статических давлений.

Инженерная реализация: Разность давлений между смежными зонами (как правило, +15–25 Па) создаётся и поддерживается автоматизированной системой управления (АСУ ЗЗ). Данная система включает прецизионные датчики дифференциального давления, регулирующие клапаны на приточных и вытяжных воздуховодах, а также средства управления частотными преобразователями вентиляторов. Стабильность перепада давлений является индикатором корректной работы системы.

Требования к ограждающим конструкциям: Эффективность каскада давлений напрямую зависит от герметичности ограждающих конструкций. Двери, окна, люки, проходы инженерных коммуникаций через стены и перекрытия должны иметь конструктивное исполнение, исключающее неконтролируемую инфильтрацию воздуха. Нарушение герметичности делает систему регулирования давлений неработоспособной даже при корректных настройках АСУ.

Методология расчёта кратности воздухообмена: Кратность воздухообмена (ч⁻¹) не является эмпирическим параметром, а определяется в результате комплексного инженерного расчёта, основанного на решении уравнения баланса загрязнений.

Расчётная модель включает следующие исходные данные:

• Объёмно-планировочные решения: геометрические параметры помещения (длина, ширина, высота);
• Технологические и антропогенные нагрузки: интенсивность генерации частиц и микробных загрязнений от производственного оборудования и деятельности персонала;
• Требования к скорости восстановления среды: время, за которое концентрация частиц в воздухе должна снизиться до нормативного уровня (например, в 100 раз) после введения в помещение источника загрязнения;
• Нагрузки по тепло- и влаговыделению: количество тепла и влаги, выделяемое технологическим оборудованием и персоналом, для обеспечения поддержания заданных параметров микроклимата;
• Эффективность системы фильтрации: коэффициент проскока частиц через фильтры тонкой очистки (HEPA/ULPA) , установленные на выходе из воздухораспределительных устройств.

Таким образом, значение кратности воздухообмена является результирующим показателем, обеспечивающим выполнение санитарно-гигиенических и технологических требований к помещению.

Обеспечение целостности и герметичности ограждающих конструкций
Требования к строительным решениям для чистых помещений изложены в стандарте ISO 14644-4

Герметичность является обязательным условием для функционирования всей системы контроля среды.

• Конструктивные требования: все швы, стыки, монтажные отверстия и технологические проходы подлежат герметизации с применением материалов, соответствующих классу чистоты помещения и устойчивых к применяемым методам дезинфекции. Поверхности стен, потолков и полов должны быть гладкими, непористыми и не иметь трещин;
• Верификация: степень герметичности подтверждается в ходе аттестационных испытаний, таких как тест на определение целостности оболочки (envelope leakage test) — это тест на герметичность ограждающих конструкций здания и определение скорости инфильтрации воздуха.

Проектирование систем вентиляции для чистых помещений представляет собой строго формализованный инженерный процесс, в основе которого лежит комплекс взаимосвязанных расчётов и технических решений. Каждый элемент системы — от общеобменной вентиляции до конструкции дверного уплотнителя — выполняет определённую функцию по обеспечению заданных параметров контролируемой среды.

Соблюдение принципов зонирования, управления воздушными потоками, корректного расчёта воздухообмена и обеспечения герметичности является инженерной основой для создания эффективной и надёжной системы, гарантирующей качество и безопасность производимой продукции.

Оборудование и технологии: инструменты реализации требуемых параметров чистоты

Для обеспечения и поддержания регламентированных параметров микроклимата и чистоты в помещениях с жесткими технологическими требованиями (таких как чистые зоны фармацевтического производства, микроэлектроники, научно-исследовательские лаборатории) применяется комплекс специализированного инженерного оборудования и передовых технологических решений. Ключевые инструменты реализации включают в себя следующие системы:

Приточно-вытяжные установки (ПВУ) с системой многоступенчатой фильтрации
Данные установки являются основным элементом системы вентиляции и кондиционирования, обеспечивающим подачу воздуха требуемого качества и параметров. Многоступенчатая система фильтрации, как правило, включает в себя:

• Предварительные фильтры (классов G4–F7): осуществляют грубую и тонкую предварительную очистку от крупных взвешенных частиц (пыль, волокна), защищая тем самым теплообменники и вентиляторы установки, а также продлевая срок службы фильтров высокой эффективности;
• Фильтры высокой эффективности (HEPA/ULPA классов F9–U17) : являются финишной ступенью очистки. Обеспечивают улавливание мельчайших частиц размерами от 0,1 до 0,3 микрона с эффективностью от 99,995% до 99,9995%, что является критически важным для создания и поддержания классов чистоты ISO 1-5.

Системы ламинарных потоков воздуха
Ламинарные потоки формируются с помощью потолочных ламинарных кессонов или перфорированных панелей. Принцип их действия заключается в создании однонаправленного, турбулентно-свободного потока воздуха, который движется с постоянной скоростью. Этот поток выполняет функцию «воздушного поршня», механически вытесняя и «вымывая» аэрозольные частицы и микроорганизмы из зоны критического технологического процесса, тем самым обеспечивая защиту продукта от контаминации.

Рециркуляционные системы очищенного воздуха
В целях оптимизации эксплуатационных расходов широко применяются системы рециркуляции. Они позволяют повторно использовать от 80% до 90% воздуха, уже прошедшего высокоэффективную очистку через фильтры HEPA/ULPA.

Это решение позволяет существенно снизить энергопотребление на нагрев или охлаждение наружного воздуха, при этом гарантированно сохраняя требуемый уровень чистоты в помещении за счет постоянной фильтрации рециркуляционного воздуха.

Системы с переменным расходом воздуха (VAV-системы)
Данные системы представляют собой энергоэффективное решение, адаптирующее производительность вентиляции в реальном времени. VAV-системы динамически регулируют объем подаваемого и удаляемого воздуха в зависимости от текущей эксплуатационной нагрузки (например, при отсутствии персонала в помещении, остановке технологической линии или изменении режима работы). Это позволяет достичь значительной экономии энергетических ресурсов без компромиссов в части поддержания контрольных параметров, таких как перепад давлений или кратность воздухообмена.

Автоматизированные системы диспетчеризации и управления (BMS/SCADA)
Для обеспечения непрерывного контроля, управления и документирования всех критических параметров среды функционируют интегрированные системы автоматизации на базе BMS (Building Management System) или SCADA (Supervisory Control And Data Acquisition). Данные системы в режиме реального времени осуществляют:

• Мониторинг и регистрацию ключевых показателей: перепад давлений между смежными зонами, температура, относительная влажность, кратность воздухообмена, уровень микробиологической и аэрозольной контаминации;
• Автоматическое регулирование работы оборудования для поддержания заданных уставок;
• Формирование оперативных предупреждений и аварийных сигналов при выходе любого параметра за установленные границы допустимых отклонений, что обеспечивает своевременное реагирование персонала.

Реализация требуемых параметров чистоты достигается за счет интеграции комплекса технологически сложных систем. Комплексное применение высокоэффективной фильтрации, ламинарных потоков, рециркуляции, адаптивного регулирования и автоматизированного контроля позволяет создать надёжную и энергоэффективную производственную среду, обеспечивающую высокоточное выполнение операций без возникновения дефектов.

Контроль и валидация систем вентиляции и кондиционирования: обеспечение гарантированного соответствия установленным требованиям

Процесс обеспечения регламентированных параметров воздушной среды на объектах, предъявляющих высокие требования к чистоте (например, фармацевтическое производство, микроэлектроника, медицинские учреждения), не ограничивается этапом проектирования.

Ключевым элементом, подтверждающим эффективность и соответствие системы вентиляции и кондиционирования (ОВиК) действующим нормативам, является комплекс валидационных (квалификационных) испытаний. Данные мероприятия проводятся в строгом соответствии с требованиями надлежащей производственной практики (GMP, Good Manufacturing Practice) и международных стандартов.

Основная программа валидационных испытаний включает в себя следующий комплекс контрольно-измерительных процедур:

• Верификация скорости и однородности ламинарного воздушного потока. В критически важных зонах класса чистоты А (зоны ламинарного потока) производится замер скорости воздушного потока. Полученные показатели должны соответствовать установленному регламентированному диапазону 0,36 – 0,54 м/с, что является необходимым условием для обеспечения ламинарности и эффективного уноса частиц;
• Определение кратности воздухообмена. Расчет и подтверждение кратности воздухообмена в помещениях классов чистоты B, C, D осуществляется по методике, изложенной в международном стандарте ISO 14644-3 . Данный параметр является фундаментальным для поддержания требуемого класса чистоты в объеме всего помещения;
• Испытание на время восстановления. Оценка способности системы ОВиК к восстановлению исходных параметров чистоты после контролируемого события загрязнения. Технология проведения испытания предусматривает введение в помещение искусственного аэрозольного загрязнения (с использованием дым-генератора) с последующей регистрацией времени, необходимого для снижения концентрации частиц до установленного нормативного уровня;
• Проверка целостности и герметичности ограждающих конструкций и подтверждение перепада давлений. Контроль соблюдения градиента давлений (воздушного каскада) между смежными помещениями различных классов чистоты осуществляется с применением высокоточных дифференциальных манометров. Данная мера направлена на предотвращение перетоков загрязненного воздуха из зон с низким классом чистоты в зоны с высоким классом чистоты;
• Аэрозольные испытания фильтров тонкой очистки. Проведение тестов на целостность и эффективность HEPA/ULPA-фильтров с использованием генерируемого аэрозоля и аэрозольного спектрометра. Целью испытания является подтверждение отсутствия повреждений фильтрующего материала и герметичности его установки в корпусе, что гарантирует удержание частиц заданного размера с эффективностью не менее 99,99%.

Все данные, полученные в ходе проведения валидационных испытаний, подлежат обязательному документированию, формируя протоколы испытаний и отчеты. Указанная техническая документация подлежит систематизированному архивному хранению в установленном порядке и является доказательной базой при проведении как внутренних, так и внешних аудитов, инспекционных проверок уполномоченных органов, а также процедур сертификации производства.

Регулирование воздухообмена в чистых помещениях фармацевтических предприятий представляет собой фундаментальный элемент системы управления качеством, выходящий за рамки технических решений и превращающийся в стратегический инструмент обеспечения безопасности лекарственных средств.

В условиях жесткой регуляторной среды, где требования к чистоте окружающей среды постоянно повышаются, любое отклонение от установленных параметров — будь то снижение кратности воздухообмена, нарушение каскада давлений или снижение эффективности фильтрации — не является технической неполадкой, а потенциальным риском для здоровья пациентов. Загрязнения, возникающая вследствие неконтролируемого воздухообмена, может привести к бактериальному или пылевому загрязнению стерильных препаратов, что влечёт за собой необратимые последствия: отзыв партий, приостановку производства, крупные финансовые потери и утрату доверия со стороны надзорных органов и рынка.
