Сверхнизкие температуры в промышленном холоде: инженерные решения для режимов ниже -50 °C

В проектировании промышленных объектов существует четкая градация холодильных машин: высокотемпературные, среднетемпературные и низкотемпературные. Последние, работающие на стандартных хладагентах вроде R404A или R507, заканчиваются в районе минус 24–35 градусов Цельсия. Все, что ниже, требует принципиально иного подхода.

Ответ кроется в физике холодильного цикла. Мы упираемся в температуру кипения хладагента и ее зависимость от давления. До минус 35 °С большинство промышленных установок работает в зоне положительного атмосферного давления. Ниже этого порога давление кипения опускается ниже атмосферного — мы входим в зону вакуума. Важно понимать: атмосферное давление, которое мы привыкли считать за ноль на манометре, в абсолютных величинах составляет примерно один бар. Соответственно, минус один бар относительного давления — это уже абсолютный вакуум, то есть недостижимая величина для холодильных машин.

Движение хладагента еще возможно в зоне «неглубокого вакуума», то есть до минус 0,6-0,8 бар атмосферного давления. Но здесь возникают совершенно иные эксплуатационные риски. Главный из них: при разгерметизации системы холодильный агент не выходит наружу, как мы привыкли, а наоборот — система засасывает воздух внутрь. Воздух является неконденсируемым газом, в и связи с чем скапливается в верхней точке конденсатора, блокирует теплосъем, что ведет к росту давления нагнетания и аварийной остановке.

Для достижения температур ниже минус 35 градусов используются два основных инженерных подхода: двухступенчатое сжатие и каскадные схемы. Выбор между ними определяется тем, насколько глубоко мы хотим опуститься по температурной шкале.

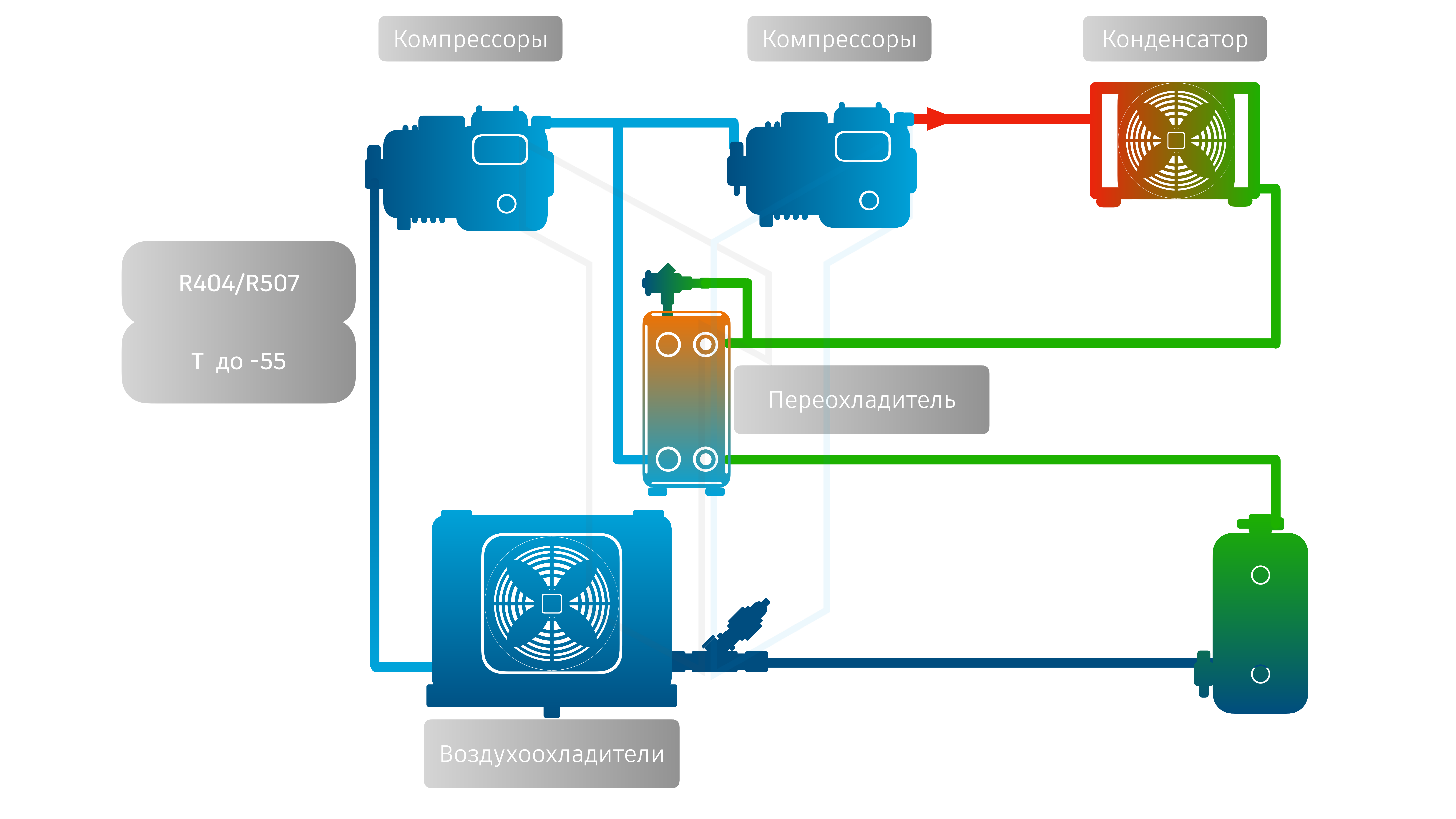

От минус 35 до минус 55: двухступенчатое сжатие

Когда температура кипения опускается ниже минус 35 градусов, одноступенчатый компрессор перестает справляться. Степень сжатия становится слишком высокой, температура нагнетания превышает допустимые 120–130 градусов, масло теряет свои свойства. Инженерное решение этой проблемы известно давно — двухступенчатое сжатие.

В современном исполнении эта схема реализована в двухступенчатых компрессорах, например поршневых серии Bitzer. Внутри такого компрессора процесс разделен естественным образом: первая группа цилиндров сжимает пар из испарителя до промежуточного давления и выбрасывает его в картер, который выполняет роль промежуточного сосуда. Вторая группа цилиндров забирает пар уже из картера и дожимает до давления конденсации, которое должно быть обеспечено на уровне примерно от 12 бар.

Однако просто сжать в две ступени недостаточно. После первой ступени пар оказывается перегретым, и если подать его во вторую ступень без охлаждения, температура на нагнетании превысит 140 градусов. Это разрушает масло и ведет к коксованию масла. Поэтому в двухступенчатых компрессорных агрегатах предусмотрена система предварительного охлаждения. Это может быть и впрыск жидкости, и промежуточный воздушный теплообменник. Наиболее распространённым решением, для двухступенчатых компрессоров, является экономайзер — пластинчатый теплообменник, через который пропускают перегретый пар из первой ступени с одной стороны и часть жидкого хладагента из конденсатора с другой. Жидкость испаряется, отбирая тепло у пара, и на выходе температура снижается до приемлемых эксплуатационных значений — плюс 50–70 градусов. Дополнительный эффект: переохлажденная жидкость повышает эффективность работы испарителя.

Главная же опасность двухступенчатых систем кроется не в термодинамике, а в эксплуатации. Поскольку всасывающий тракт работает в зоне отрицательного давления, любая негерметичность на стороне всасывания ведет не к утечке хладагента, а к подсосу воздуха в систему. Источниками могут стать сальники шаровых вентилей, ниппели клапанов Шредера с незакрученными колпачками, фланцевые соединения и даже микротрещины в сварных швах. Воздух, попавший в систему, скапливается в верхней точке конденсатора. Давление нагнетания начинает расти, а эффективность теплосъема падать.

Диагностируется эта проблема в первую очередь по аномально высокому переохлаждению жидкости на фоне повышенного чрезмерно высокой температуры конденсации: если при типовых 5–8 градусах переохлаждение вдруг вырастает до 15–20, значит, в системе появились неконденсируемые газы. В простейшем случае, если на верхней точке конденсатора предусмотрен штуцер, воздух можно стравить, контролируя давление и переохлаждение. Если штуцера нет, приходится отсекать конденсатор, вакуумировать его и затем дозаправлять систему. Профилактика же сводится к одному правилу: все резьбовые соединения на всасывании должны быть обжаты с контролем момента, а защитные колпачки на ниппелях и вентилях обязательны к установке.

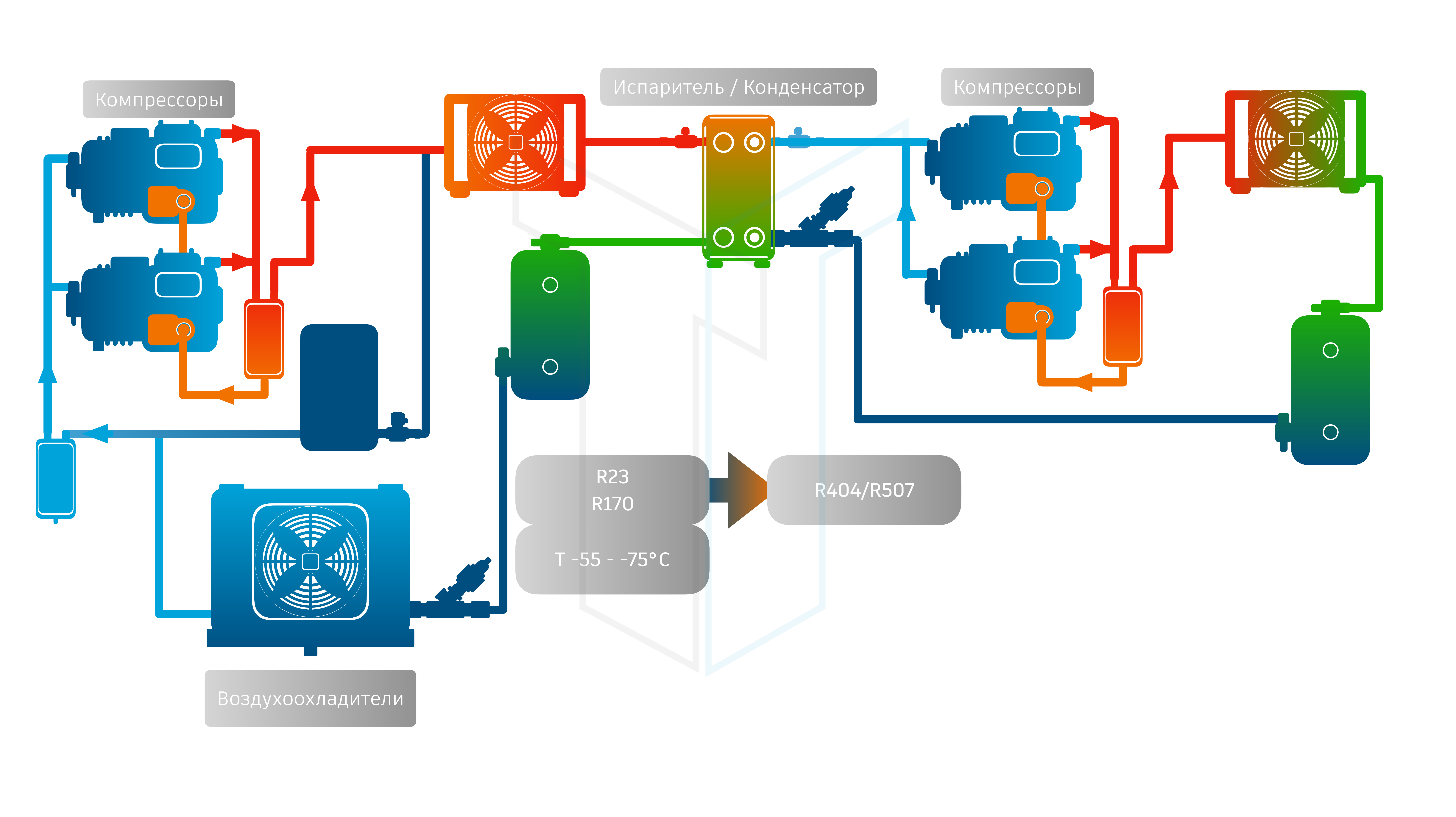

Ниже минус 55: каскадные схемы на фреонах

При температурах ниже минус 55 градусов даже двухступенчатое сжатие на стандартных хладагентах упирается в физические ограничения. Давление кипения становится настолько низким, что работа в зоне отрицательных давлений становится нестабильной, а эффективность падает катастрофически. Здесь в игру вступают каскадные схемы.

Каскадная холодильная машина — это, по сути, две независимые машины, работающие друг на друга. Верхний каскад, работающий на привычных R404A или R507, охлаждает конденсатор нижнего каскада до рабочей температуры конденсации, скажем, до минус 10 градусов. Нижний каскад использует специальный низкотемпературный хладагент и обеспечивает требуемые минус 70–80 градусов в испарителе. Теплообмен между каскадами происходит в общем теплообменнике-конденсаторе, который со стороны верхнего каскада является испарителем, а со стороны нижнего — конденсатором.

Для нижнего каскада традиционно применяется хладагент R23. Его точка кипения при нуле бар составляет минус 82 градуса, что позволяет работать в зоне положительного атмосферного давления. Но у R23 есть особенность: критическая температура этого хладагента — всего плюс ≈ 26 градуса. Это означает, что при обычной комнатной температуре сконденсировать R23 в воздушном конденсаторе невозможно — он перейдет в сверхкритическое состояние, где теряется зависимость температуры и давления. Именно поэтому и требуется верхний каскад, обеспечивающий рабочую температуру конденсации ниже критической точки.

В последнее время все чаще обращают внимание на альтернативу — R170, или этан. С точкой кипения минус 88,5 градуса и потенциалом глобального потепления всего 6 (против 14800 у R23) он выглядит экологически привлекательно. Но этан взрывоопасен, поэтому его применение требует оборудования во взрывозащищенном исполнении и соблюдения соответствующих норм при проектировании.

При реализации каскадных схем инженеры сталкиваются с несколькими нетривиальными проблемами.

Первая — термические напряжения в теплообменниках. В качестве каскадных теплообменников часто используют паяные пластинчатые аппараты: они компактны и эффективны, но чувствительны к резким перепадам температур.

Типовая ситуация: после сжатия в нижнем каскаде температура пара достигает плюс 120 градусов, а в теплообменник, с другой стороны, поступает хладагент с температурой минус 20. Перепад в 140 градусов на расстоянии нескольких миллиметров создает напряжения, способные разрушить пайку.

Решение — установка промежуточного воздушного или водяного газоохладителя на нагнетании нижнего каскада, который снижает температуру перегретого пара до плюс 50–70 градусов перед входом в теплообменник.

Вторая проблема проявляется при остановке системы. Когда каскадная машина выключается, хладагент нижнего каскада нагревается до температуры помещения. Для R23 это означает рост давления до критических прочностных пределов большинства гидравлических элементов — выше 40–50. Чтобы система не разрушилась, в контур включают расширительный бак, подключенный через соленоидный вентиль и систему обратных клапанов. При остановке вентиль открывается, давление выравнивается, и газ получает дополнительный объем для расширения. При пуске вентиль закрывается, и система возвращается в рабочий режим, откачивая газ из расширительного бака через систему обратных клапанов.

Третья проблема — масло. Обычные компрессорные масла при минус 70 градусах превращаются в гель, насос не может их прокачать, подшипники работают без смазки. Для низкотемпературных контуров применяют специальные синтетические масла — алкилбензольные или полиэфирные, сохраняющие текучесть до минус 80 градусов. Вязкость подбирается строго по рекомендации производителя компрессора под конкретный хладагент и температурный режим.

Наконец, нельзя забывать о вспомогательном оборудовании. Вентиляторы, работающие при минус 70 градусах, требуют особого подхода. Стандартные подшипники качения выходят из строя за несколько часов. Поэтому в низкотемпературных камерах применяют либо выносное исполнение двигателей, когда мотор находится снаружи в зоне положительных температур, а вращение передается через вал с терморазрывом, либо специальные криогенные вентиляторы, ресурс которых, впрочем, все равно ограничен.

Альтернативные подходы: аммиак и диоксид углерода

Разговор о сверхнизких температурах в промышленном холоде был бы неполным без упоминания двух других ключевых природных хладагентов — аммиака (R717) и диоксида углерода (R744). Если фреоновые решения доминируют в сегменте компактных испытательных камер и лабораторного оборудования, то в большой промышленности картина иная.

Аммиак остается безусловным лидером крупных пищевых производств, складских комплексов и предприятий с огромными холодильными нагрузками. Его термодинамическая эффективность в диапазоне до минус 50 градусов исключительно высока, а индекс потенциала глобального потепления равен единице. Однако за эти преимущества приходится платить безопасностью: аммиак токсичен и взрывоопасен. Его применение требует отдельных машинных отделений, сложных систем вентиляции и постоянного мониторинга утечек. Зачастую, такие меры избыточны и экономически неоправданны.

Диоксид углерода в последние годы переживает второе рождение. Его главный козырь — экологичность при нулевом потенциале глобального потепления и полная безопасность для человека. Но, подобно R23, CO₂ имеет низкую критическую температуру — всего плюс 31 градус. Это означает, что в жаркую погоду сконденсировать его в обычном воздушном конденсаторе невозможно: цикл уходит в так называемый транскритический режим, где эффективность резко падает.
Тем не менее, именно CO₂ сегодня рассматривается как перспективная замена R23 в каскадных системах для температур ниже минус 50 градусов. Напомним: потенциал глобального потепления R23 составляет 14800, что делает его использование все более проблемным с точки зрения экологического регулирования.

В крупной промышленности уже сформировался стандарт: каскадные системы на связке «аммиак — диоксид углерода». В таких установках верхний каскад на аммиаке находится в безопасном машинном отделении, а нижний каскад на CO₂ идет непосредственно в охлаждаемые камеры. Это радикально снижает количество опасного хладагента в системе, сохраняя высокую эффективность.

Ведутся активные исследования по замене R23 на CO₂ и в более глубоких температурах — до минус 80 градусов и ниже, вплоть до использования сублимационных циклов с твердой углекислотой. Пока, однако, по эффективности такие решения уступают фреоновым, а по стоимости оборудования — значительно их превосходят.

Таким образом, выбор хладагента сегодня определяется не только термодинамикой, но и масштабом задачи:

Фреоновые каскады (R23, R170) — для компактных установок, где важны точность, простота обслуживания и небольшие габариты.

Аммиачно-углекислотные каскады — для большой промышленности, где на первый план выходят экологичность и масштаб, а сложность оборудования оправдана объемами производства.

От физики к надежности

Проектирование систем для сверхнизких температур требует понимания не только термодинамики, но и тех инженерных нюансов, которые проявляются только на границе физических возможностей оборудования. Граница в минус 35 градусов, для традиционных холодильных агентов, разделяет зоны положительного и отрицательного давления — и вместе с ней меняются правила герметизации и диагностики. Граница в минус 55 градусов разделяет двухступенчатые и каскадные схемы — дальше стандартные хладагенты перестают работать из-за критической температуры.

В каждой зоне есть свои критические узлы. Масло, которое должно оставаться текучим. Теплообменники, которые не должны разрушаться от термических ударов. Вентиляторы, которые не должны замерзать. Уплотнения, которые не должны травить.
Ошибки в проектировании проявляются не сразу. Воздух, попавший через незатянутый колпачок, дает о себе знать через несколько часов работы. Разрушение теплообменника из-за термических напряжений может произойти через месяц или через год. Загустевшее масло убивает компрессор при первом пуске в минус 70.

Понимание этих процессов — единственный способ гарантировать, что система выйдет на режим и будет стабильно работать на всем протяжении жизненного цикла производства. Именно такая глубокая инженерная проработка лежит в основе проектов, которые реализует компания «ТОП Групп» — от локального технического перевооружения до комплексного строительства объектов «под ключ» с требованиями сверхнизких температур.
