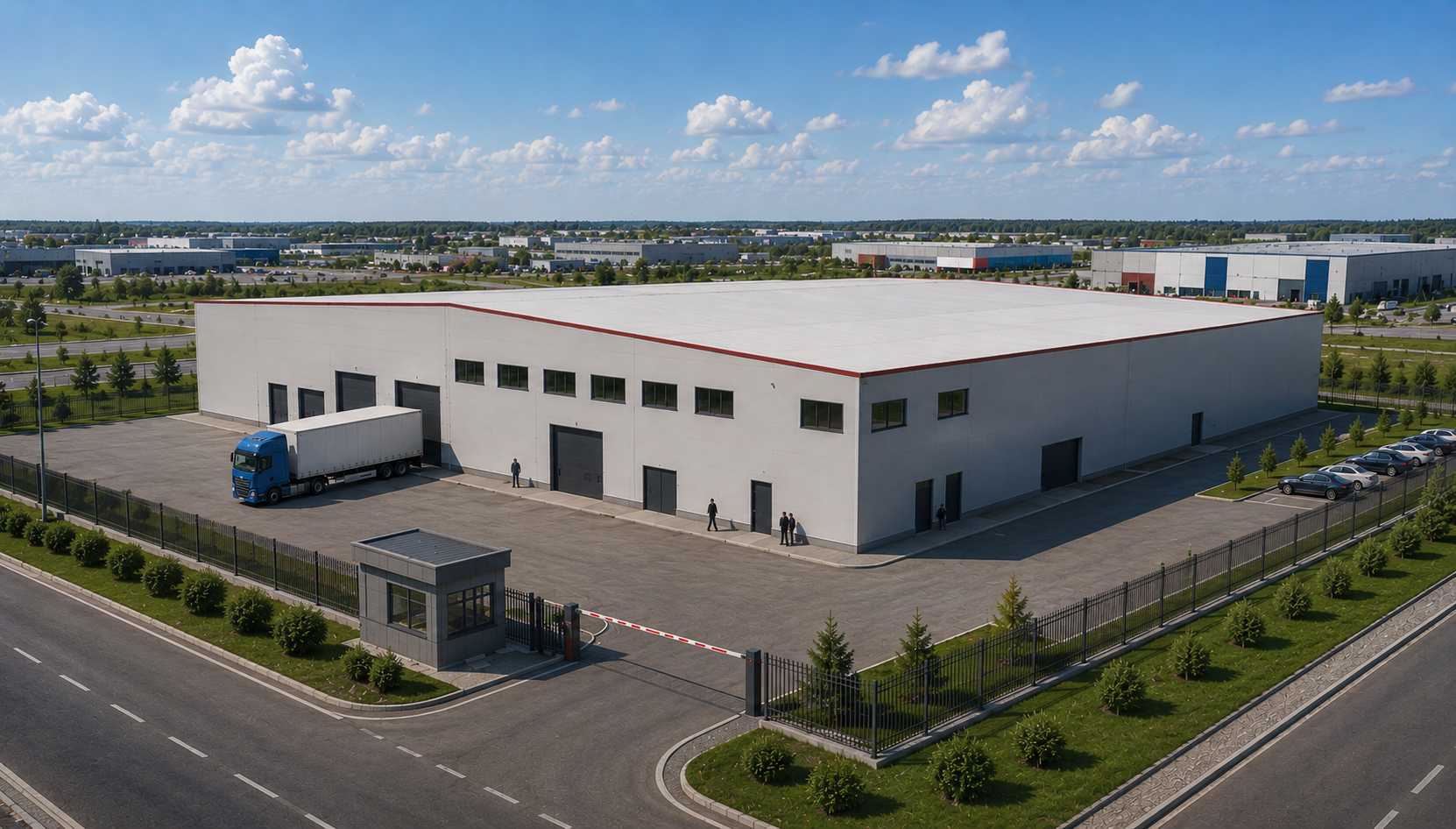

Проектный отдел завершил работу над производственным зданием по металлообработке общей площадью 2 650 м². Здание расположено на участке общей площадью 5 835 м². Застройка получилась очень плотной, поэтому участок выбирали в Индустриальном парке с подключением всех сетей по границе участка, включая пожарное водоснабжение.
В этой статье мы подробно разбираем, какие задачи пришлось решить, почему индустриальный парк стал преимуществом для металлообрабатывающего производства, какие инженерные сети уже доступны на участке, какие нормативы учитываются при проектировании и какие конструктивные решения позволили достичь минимальной стоимости строительства.
Ключевые параметры проекта
| Параметр | Значение |
|---|---|
| Назначение объекта | Производственное здание для металлообработки |
| Общая площадь здания | 2 650 м² |
| Производственная зона | 1 650 м² по полу |
| Склад | 600 м² |
| АБК и другие функциональные помещения | 400 м² |
| Площадь земельного участка | 5 835 м² |
| Тип застройки | Плотная |
| Расположение | Индустриальный парк |
| Инженерные сети | Подведены по границе участка |
| Пожарное водоснабжение | Предусмотрено |
| Конструктивная схема | Смешанный каркас: ЖБ колонны, металлические фермы |
| Ограждающие конструкции | Сэндвич-панели |
| Ворота | 3 (1 — загрузка материалов, 2 — выгрузка готовой продукции) |
| Стоимость строительства | 216 млн руб. |
| Стоимость 1 м² | 81,5 тыс. руб. |
Соотношение площади здания к площади участка обеспечивает плотную застройку: 2 650 м² к 5 835 м² — это около 45,4%. Каждый метр территории должен работать максимально эффективно: с учётом проездов, разворотных площадок, зон разгрузки, парковки, противопожарных разрывов и технологических потоков. Поэтому площадка под строительство подбиралась заранее и с учётом ограничений по размещению.
Плотная застройка: главная задача участка
Проектирование производственного здания началось с анализа участка 5 835 м². При площади объекта 2 650 м² застройка получается плотной, а значит, проект металлообрабатывающего предприятия не мог быть типовым. На этапе проектирования нужно было одновременно вписать производственный корпус в границы участка, обеспечить технологические потоки сырья, заготовок, готовой продукции и отходов, предусмотреть подъезды для грузового транспорта, соблюсти противопожарные требования, разместить инженерные объекты и точки подключения, а также создать условия для безопасной работы персонала.
Именно поэтому проект разрабатывался как индивидуальная комбинация технологических, строительных и градостроительных решений. Плотная застройка не означает компромисс по качеству: при грамотном проектировании можно получить эффективное производство даже на ограниченной территории.
Почему индустриальный парк — преимущество для металлообработки
Участок расположен в Индустриальном парке. Для металлообрабатывающего предприятия это даёт несколько практических преимуществ. Во-первых, в индустриальном парке обычно уже сформированы подъездные пути, внутренние дороги, электроснабжение и другие коммуникации. Это сокращает объём внешних работ и снижает нагрузку на застройщика.
Во-вторых, все сети подведены по границе участка, включая пожарное водоснабжение. Застройщику не нужно прокладывать магистрали через город или согласовывать дополнительные подключения на большом удалении. Это ускоряет последующий этап строительства и делает бюджет более предсказуемым.
В-третьих, индустриальные парки проектируются с учётом СП 348.1325800.2017 «Индустриальные парки и промышленные кластеры. Правила проектирования». С 23 января 2024 года действует Изменение № 2 к этому своду правил, утверждённое приказом Минстроя России от 22.12.2023 № 975/пр. Обновлённый документ вводит понятие «экопромышленные парки» и устанавливает требования к их размещению. Это упрощает согласование и снижает риски на этапе экспертизы.
Кроме того, размещение в промышленном кластере удобно для поставщиков, подрядчиков и клиентов. Для металлообработки это особенно важно: производство зависит от своевременной поставки металла, инструмента и комплектующих.
Наконец, расположение в индустриальном парке с подведёнными сетями по периметру участка сокращает объём внешних инженерных работ. Это прямой экономический эффект, который влияет и на сроки, и на стоимость строительства производственного здания.
Инженерная инфраструктура и пожарное водоснабжение
Все сети подведены по границе участка, включая пожарное водоснабжение. Это важный фактор, который влияет на сроки и стоимость строительства производственного здания. На участке доступны хозяйственно-питьевое водоснабжение, хозяйственно-бытовая канализация, электроснабжение, теплоснабжение, газоснабжение, связь и телекоммуникации, а также пожарное водоснабжение.
Наличие пожарного водоснабжения особенно важно для металлообрабатывающего производства. В цехах присутствуют горючие жидкости, масла, стружка, электрооборудование и другие источники потенциальной пожарной опасности. Поэтому проект производственного здания обязательно включает решения по пожарной безопасности, эвакуации, оповещению и наружному пожаротушению.
Расположение в индустриальном парке с подведёнными сетями по периметру участка сокращает объём внешних инженерных работ и ускоряет последующий этап строительства. Для заказчика это означает меньше согласований, меньше земляных работ и более быстрый выход на площадку.

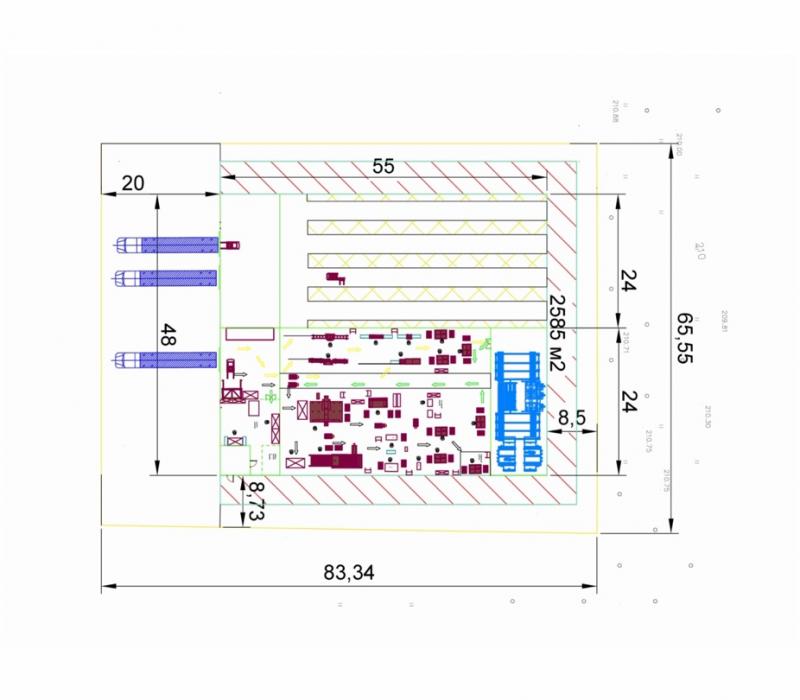

Функциональное зонирование: производство, склад, АБК и антресоль
Общая площадь здания 2 650 м² распределена рационально. Производственная зона составляет 1 650 м² по полу. Склад выполнен в объёме 600 м². Остальные 400 м² занимают АБК и другие функциональные помещения. Такое зонирование позволяет чётко разделить потоки: производство, хранение, административно-бытовые нужды и вспомогательные службы.
Для получения большего полезного пространства часть оборудования была вынесена на антресоль. Это решение особенно актуально при плотной застройке и ограниченной площади участка. Антресоль позволяет задействовать вертикальный объём здания, не увеличивая пятно застройки, и при этом сохранить удобные подходы к оборудованию и коммуникациям.
Проект предусматривает трое ворот: одни — для загрузки материалов и двое — для выгрузки готовой продукции. Разделение потоков на входе и выходе снижает риск пересечения транспортных и людских маршрутов, ускоряет логистику и повышает общую безопасность производства.
Технологические требования к производственному зданию металлообработки
Проектирование металлообрабатывающего производства выполняется с учётом ОНТП 14-93 «Нормы технологического проектирования предприятий машиностроения, приборостроения и металлообработки. Механообрабатывающие и сборочные цехи». Эти нормы применяются при проектировании новых и реконструируемых предприятий металлообработки.
Строительные параметры здания, размеры пролётов, шаг колонн и высота этажей должны обеспечивать нормальные условия эксплуатации оборудования, требования техники безопасности и производственной санитарии. Согласно таблице 15 ОНТП 14-93, для одноэтажных механообрабатывающих и сборочных корпусов машиностроительной промышленности рекомендуются пролёты шириной 12, 18 или 24 метра, шаг колонн 6 или 12 метров, высота до низа конструкции покрытия 6,0; 7,2 или 8,4 метра. Грузоподъёмность кранов может составлять от 0,5 до 50 тонн в зависимости от группы. Конкретные значения зависят от состава оборудования, массы заготовок и готовых изделий, схемы грузопотоков и требований технологии.
Для металлообработки часто предусматривают мостовые или консольные краны, кран-балки, подъёмники и внутрицеховую логистику. Проект должен учитывать зоны перемещения грузов, безопасные проходы для персонала, ремонтные площадки, зоны складирования заготовок и готовой продукции, а также пути эвакуации.
При холодной обработке металлов образуется стружка, пыль, аэрозоли масел и СОЖ. Поэтому в проекте производственного здания предусматриваются общеобменная и местная вентиляция, отсосы от станков, естественное и искусственное освещение, светоаэрационные фонари, отопление и поддержание параметров микроклимата. Согласно СП 2.2.3670-20 «Санитарно-эпидемиологические требования к условиям труда», объём помещений на одного работника (для постоянных рабочих мест) должен составлять не менее 15 м³ при выполнении лёгкой физической работы, не менее 25 м³ при работе средней тяжести и не менее 30 м³ при тяжёлой работе; площадь помещений для одного работника вне зависимости от вида выполняемых работ должна составлять не менее 4,5 м². Каждое производственное помещение должно иметь основной проход шириной не менее 2 м, выходящий на лестничную клетку или непосредственно наружу.
Здания отдельно стоящих цехов, а также цехов и участков в общем комплексе с другими цехами следует строить из несгораемого, огнестойкого материала. Расстояние до жилых застроек определяется расчётом рассеивания вредных веществ, но должно быть не менее 50 м. Цеха, как правило, размещают с подветренной стороны для ветров преобладающего направления. Конкретные противопожарные расстояния между производственными зданиями и сооружениями принимаются по таблице 1 СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты» с учётом степени огнестойкости и класса конструктивной пожарной опасности зданий.
Конструктивные решения и стоимость строительства
Для достижения минимальной стоимости строительства при сохранении всех технологических и нормативных требований была выбрана смешанная конструктивная схема. Каркас смешанного типа выполнен из железобетонных колонн и металлических ферм. Такое решение позволяет рационально распределить нагрузки, обеспечить необходимую жёсткость и устойчивость производственного корпуса, а также снизить расход металла по сравнению с полностью металлическим каркасом.
Кровля и стены выполнены из панелей сэндвич. Этот материал обеспечивает высокие теплотехнические характеристики, быстрый монтаж и относительно невысокую стоимость. Кроме того, сэндвич-панели позволяют сформировать аккуратный внешний облик здания без дополнительной отделки, что также влияет на итоговую смету.
Выбранные конструктивные и ограждающие решения позволили достичь минимальной стоимости строительства, которая составила 216 млн рублей. В пересчёте на квадратный метр это составляет 81,5 тыс. рублей за м². Для производственного здания площадью 2 650 м² в индустриальном парке с подведёнными сетями такой показатель можно считать экономически эффективным: он учитывает и каркас, и ограждающие конструкции, и инженерные системы, и все необходимые работы.
Смешанный каркас с ЖБ колоннами и металлическими фермами в сочетании с сэндвич-панелями — это проверенное решение для быстровозводимых производственных зданий. Оно позволяет сократить сроки строительства, уменьшить стоимость без потери качества и обеспечить надёжную эксплуатацию объекта в течение десятилетий.
